石墨接地线的优势特点

2021-12-25 15:15:53
内容详情

石墨接地线是近来在电力防雷工程中采用的的接地网形式,适合酸性土壤,碱性土壤,沼泽,湿热环境和低导电区域及强电流冲击环境中.石墨接地线在电力线路工程中现无质量管理和施工工艺标准参考,在以往的工程建设中的需求;在2015年开始建设的±800k V太阳山(灵州)换流站周边,属于低导电区域和强电流冲击环境,在换流站出线的架空电力线路工程中,较多采用石墨接地带,以此为依托,总结其质量管理和施工工艺,以规范架空电力线路石墨接地带的应用.随着社会电力系统的发展,其接地系统显得至关重要,电力接地系统是保障电力 设备安全运行以及人员安全的重要电力设施,接地系统多采用金属体接地材料,通常情况 下金属接地体容易被腐蚀,如果检查不及时接地系统被腐蚀就会给电力系统以及附近人员 造成严重的电力事故。现在市场出现石墨接地模块,石墨接地模块利用金属作为骨架,将石 墨粉压制在骨架及表面里,加大接触面积,其优点是与土壤接触面积大、吸水性好、降阻性 好,但是其容易破碎,内部的金属骨架易腐蚀,造成整个产品的使用寿命短。

柔性石墨是用膨胀石墨通过高压瞬间进入高温膨化炉中,由于吸留在层形点阵中 化合物的分解,体积任意膨胀160倍至280倍,变成密度很底的蠕虫状,加入沾合剂与不同的 天然纤维,如棉纱、玻璃纤维和碳化纤维等增强材料,经过复合机复合、切条等工序成条状, 进入纺线机纺织而成。柔性石墨具有良好的导电性与冲击电流耐受性,在大电流冲击下结 构稳定,且具有耐腐蚀性可靠、使用寿命长、对土壤无污染等优点,是接地极的理想材料,虽 然新型的石墨接地材料的出现,很大程度上解决了接地系统被腐蚀的问题,但在高土壤电 阻率地区现有的柔性石墨接地模块很难达到接地电阻要求。

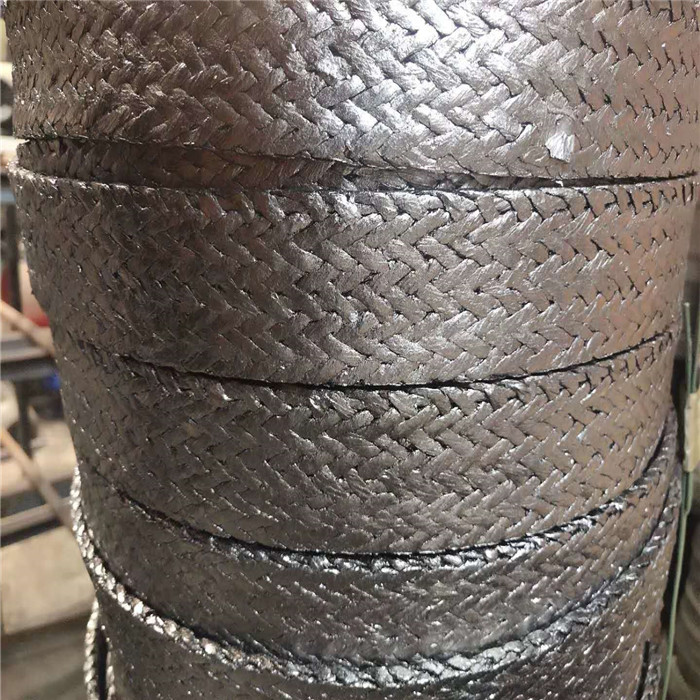

HTJ-D40柔性石墨接地带为电缆状,采用高碳石墨等材料通过编织生产工艺制造而成。石墨接地优点是显而易见的,它属非金属导电体,耐腐蚀、不生锈、大电流冲击不反击、耐高低温、接地电阻稳定、免维护、免更新。石墨接地价格相对于其他材料来说,也是比较节约成本的。石墨接地性能和石墨接地特点主要表现在以下几个方面:

1、良好的导电性与冲击电流耐受特性。通过反复检测,接地材料的实际测量电阻值≤0.00003977。实际试验表明,接地体在120kA以上的冲击电流作用下结构稳定,满足雷电流和短路故障电流的排散。

2、可靠的耐腐蚀性。石墨化学性质稳定,在酸、碱、盐等土壤条件下的耐腐蚀性远优于金属接地材料,并且与降阻剂的配合使用不会造成接地体的腐蚀,降低了接地装置的全寿命周期成本。

3、力学结构稳定。BJN-D40超导拒腐接地带的抗拉强度≥137Mpa,抗压强度≥290Mpa,接地材料的柔性特点使其抗弯、抗扭性能良好,可满足实际接地施工需求。

4、良好的热稳定性。 新型接地材料在高温(1000℃试验)与低温(-60℃试验)条件下结构稳定,并且其电阻率具有负温度特性。

5、运输及施工方便,与土壤贴合度高。石墨复合接地材料具有柔性可弯曲的特点,可以根据实际地形条件灵活选择施工方式,降低施工成本。接地体与土壤承受相同的外力形变,降低两者的空气间隙和接触电阻。

6、预防偷盗及人为破坏。超导拒腐接地带二次利用价值低,有效地预防人为偷盗及破坏。

HTJ-D40石墨柔性接地带的特点,逐步成为防雷接地产业的新宠,并慢慢应用到电力、通讯、铁路、石油、化工行业等各个领域,石墨接地应用不受环境、气候条件限制、安装便捷、不用电气焊、省时省工、缩短施工周期,该产品轻巧、用量少、节约土地资源和施工周期,节能、环保、防盗,尤其适合酸性土地、碱性土壤、沼泽地、湿热地带、海滩以及高山丘陵等施工困难、土壤电阻率较高的地方使用。人类的思想随着时代的变更而不断进步,科学的发展就是不断打破旧的格局,新的明天。
