接地模块的特点与施工

2019-08-17 17:41:30
内容详情

接地模块是电气设计的重要环节,是将雷电流泄人大地的重要之一,在自然接地体无法充分利用的情况下需要敷设人工接地网进行降阻。人工接地网主要是由人工接地体和连接线组成的接地网络,其中影响接地效果的主要因素是土壤电阻率、人工接地体的选择及施工工艺、方法等。南水北调工程包含多种类型、数量众多的控制性建筑物,诸如倒虹吸、暗渠、渡槽、分水口门等。控制性建筑物包含水闸、配套的351降压站等,工程包含自动化控制、监控、通信设施,因此对接地电阻的要求较高。此外,由于控制性建筑物规划征地有些建筑物周边空间有限,因此敷设人工接地网会受到限制。
考虑到工程的特点,在人工接地体的选择上,和传统的诸如钢管、扁钢等人工接地体相比,接地模块具有降阻效果好、散流,物理结构稳定且使用寿命长的特点,在达到同样电阻要求的情况下用量更小,从而使人工接地网占用空间更少。
接地模块是采用高纯度的鳞片石墨与金属电极芯高温锻压而成。在高温过程中,石墨鱗片形成发达的网孔结构,在高压下各网孔间形成紧密的分子连接。石墨经膨胀后不仅保留了石墨材料固有的耐高低温、腐蚀、导电导热和抗辐射等自然特性,同时其的网孔结构,使其具有良好的压缩回弹性、低应力、高松弛率及吸湿等功能特性。
接地模块具有良好的离子散发性,埋入地下后,可使离子耗散至地下3~5的土壤中,形成稳定的离子层,在大范围内土壤性质,从而降低土壤的散流电阻。离子的耗散可通向较远较深的土壤中,与土壤低电阻率区域〈地下电阻率较低的土壤层、地下水层及金属矿物质层〗相连来散流。同时接地模块在雷击放电后在土壤中形成不可逆碳化通道,能降低土壤电阻
率。

由于接地模块表面为波浪形,加大了其与土壤间的接触面积,也就是增大了散流面积,从而加大了泄流速度。金属接地体随着使用时间增长会受到腐蚀形成铜锈或铁锈,影响接地体与周围土壤的接触,接触电阻会不断增大。接地模块形态稳定,与土壤亲和力强,使用时间越长接触电阻就越小,从而整个接地系统的电阻。

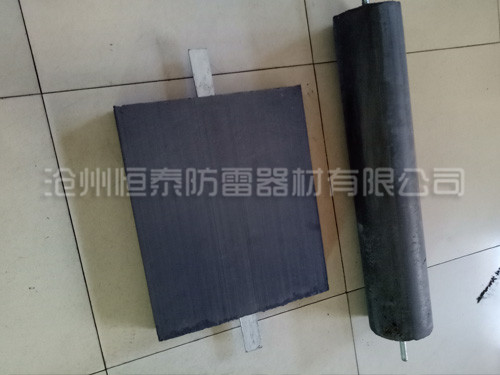

接地模块是一种以碳素材料为主体的接地体,它由导电性、稳定性较好的非金属矿物质组成。接地模块种类分为:接地模块,梅花型接地模块,圆柱型接地模块,雷克石接地模块,方型接地模块,非金属石墨接地模块。
接地模块的特点是,,导电性能好等,的降低了工程成本,并且提高了工程质量,在业界的口碑非常好,被人们广泛使用,接地模块成为钢于铜之间很好的结合体,使产品不会再出现断裂等现象,接地模块还可以使接地棒埋入地下减少土壤中酸碱的腐蚀,延长了接地棒的使用寿命。制作工艺采用1000度以上的高温,是金属分子紧紧的结合在一起,成为完整的单一体,导电性能要远优于其他金属。
做过防雷石墨接地模块施工的都应该知道,接地模块是易碎品,这是石墨制品的不利因素,但是不易碎的接地模块也不就是好产品,现在有的接地模块厂家为了节约生产成本,降低石墨含量加大价格便宜的水泥用量,这样做产品虽然不易碎了,但是石墨接地模块的导电率也降低了。石墨接地模块主要是用来接地降阻的,降阻是我们的主要目的,所以不要以是否破碎来评判接地模块的好坏,在运输过程中坏一个角是不会影响降阻效果的。其实模块发生龟裂或断裂的现象,只要不是粉碎性的破损,是不会影响实际使用后的效果的。
以前防雷石墨接地模块的包装都是采用的木箱包装,一个木箱装两块模块,方型接地模块、圆柱型接地模块的一箱重50kg多公斤,这给装卸货物带来了很大的麻烦,有的模块由于装卸时的野蛮搬运,造成模块损坏,客户投诉的也有过,运输到目地后,有的模块损坏,虽然一般性的损坏不影响其使用效果,但必竟如果坏了,影响其美观,还有的客户就怕会影响效果,要求退换的,这也是我们和客户都感到头疼的问题,所以现在把包装改成了纸箱包装,每个纸箱只放一块模块,降低了模块的损坏问题。
石墨接地模块主要应用范围:
1、发电厂、变电站、开关站、高压输电线路、电气化铁路、电信、移动通信基站、微波中继站、地面卫星接收站、雷达站等工作接地、接地和防雷接地;
2、贵重仪器、计算机机房设备、邮电程控设备、广播电视设备、电子设备等工作接地和保护接地;
3、各种高层建筑及高大构筑物、名胜古建筑、高大纪念塔等防雷接地;
4、石油输送管道及油气罐,易燃易爆物质仓库防雷接地。
