石墨接地模块工频接地电阻达到1欧用多少块

2020-07-18 10:17:28
新闻详情

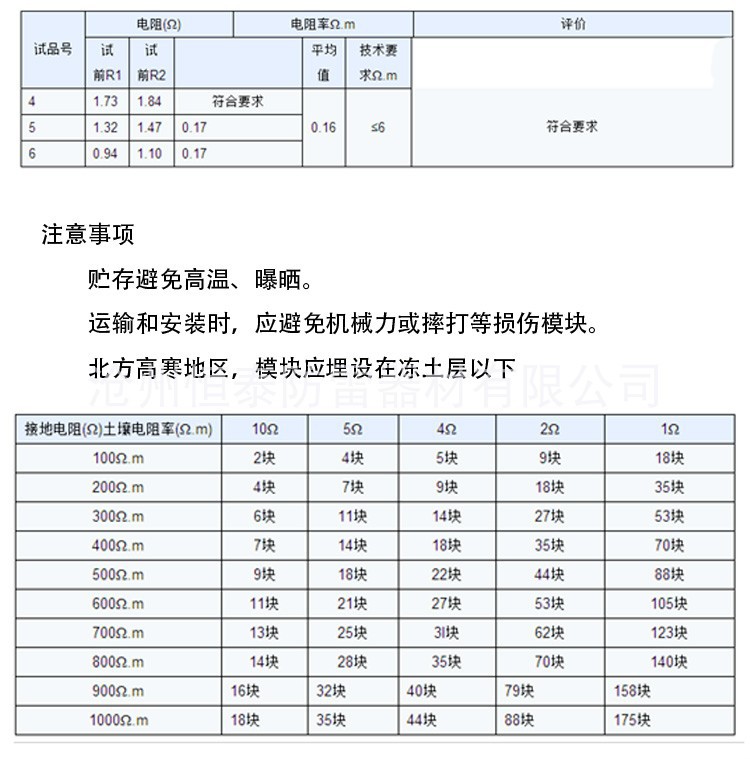

石墨接地模块工频接地电阻达到1欧用多少块?首先的看接地施工时当时的土壤电阻来计算接地模块的用量,比如现在施工土壤电阻在100Ω.m的情况下就用恒泰接地模块厂家生产的18块可以达到1Ω,如果接地土壤电阻率是200Ω.m的就用35块。恒泰小编来给您看一看接地模块的用量计算状况:

根据实测的土壤电阻率,采用下式计算降阻模块的用量。

① 圆柱形,垂直埋置,单个模块的接地电阻:

02

② 平板型,水平埋置,单个模块的接地电阻:

01

③ 并联后的总接地电阻:

11

式中:ρ —— 埋置地层的实测土壤电阻率(Ω.m);

L —— 圆柱型模块的长度(m);

d —— 圆柱型模块的直径(m);

h —— 接地模块的埋置深度(m);

a.b —— 平板型模块的长、宽(m);

M —— 模块调整系数,平板形取0.32 、圆柱形取0.34;

n —— 接地模块个数;

K —— 模块利用系数,采用0.55-0.85(模块数量越多,K取值越小)

接地模块的主体材料与土壤的物理结构相似,能与土壤结合为一体。使接地体与土壤的有效接触面积比金属接地体大许多倍,增大了接地体的有效散流面积,极大降低接地体与土壤的接触电阻,因此能显着提高接地效率,减少地网占用土地面积。
